Mit freeCAD kann man nun Modelle konstruieren, mit Estlcam den G-Code für eine Fräse erstellen die mit Hilfe eines Arduino mit Motor-Shield angesteuert wird. Fehlt nur noch eine geeignete Fräse.

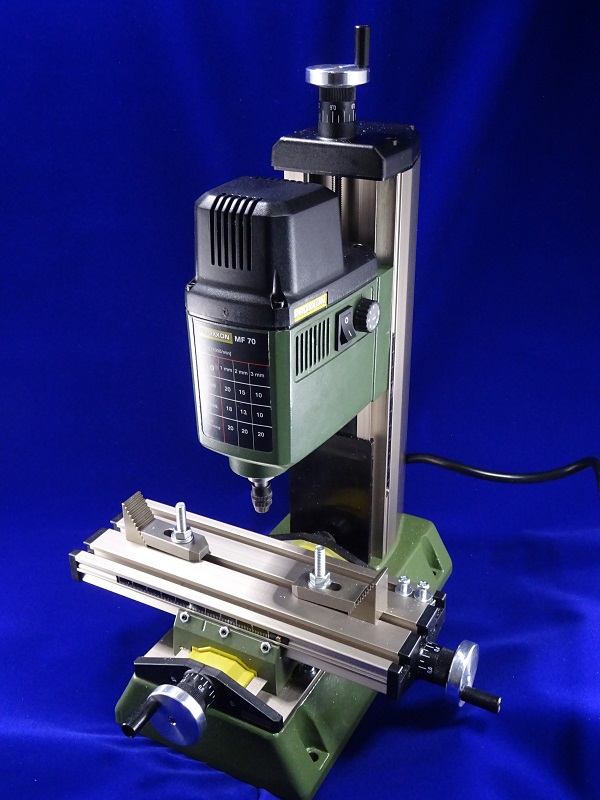

Im Modellbau weit verbreitet ist die Proxxon MF70. Sie ist zum einen recht klein und nimmt in der Werkstatt wenig Platz weg, zum anderen ist sie für unsere Zwecke groß genung und von der Leistung her lassen sich auch noch Nichteisen-Metalle wie Aluminium und Messing bearbeiten.
Ein weiterer Vorteil ist die Verfügbarkeit von CNC Umbausätzen für diese Fräse, hier habe ich mich für einen Umbausatz entschieden den ich bei www.ebay.de für 140,-€ gefunden habe.
Die Fräse bleibt hierbei im wesentlichen äußerlich unverändert. Die technischen Daten lauten:
Jedoch sollten vor dem Umbau die Schwalbenschwanzführungen exakt eingestellt werden, mit möglichst wenig Spiel zu den Seiten, andereseits sollten sich die Handräder nicht allzuschwer von Hand drehen lassen.

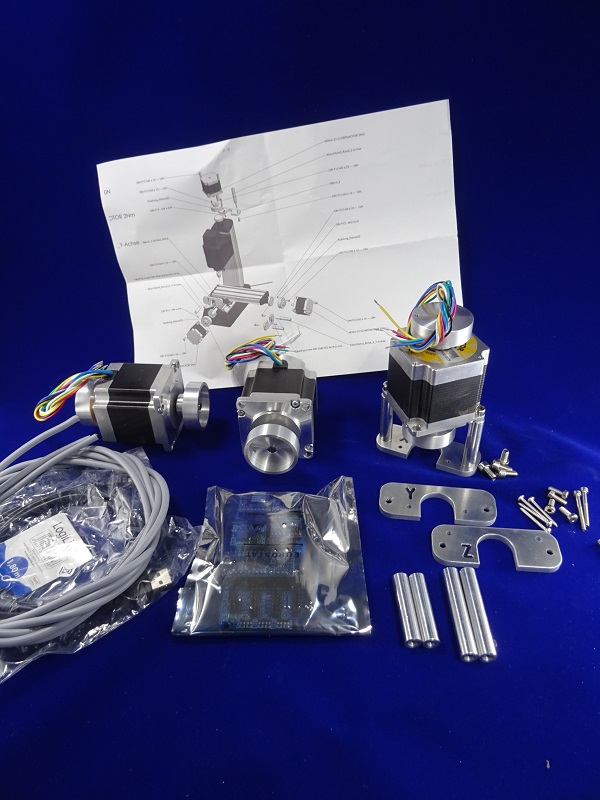

Der Umbausatz im Anlieferzustand. Motoren, Kabel und die Arduino Steuerung, alles was zum Umbau benötigt wird.

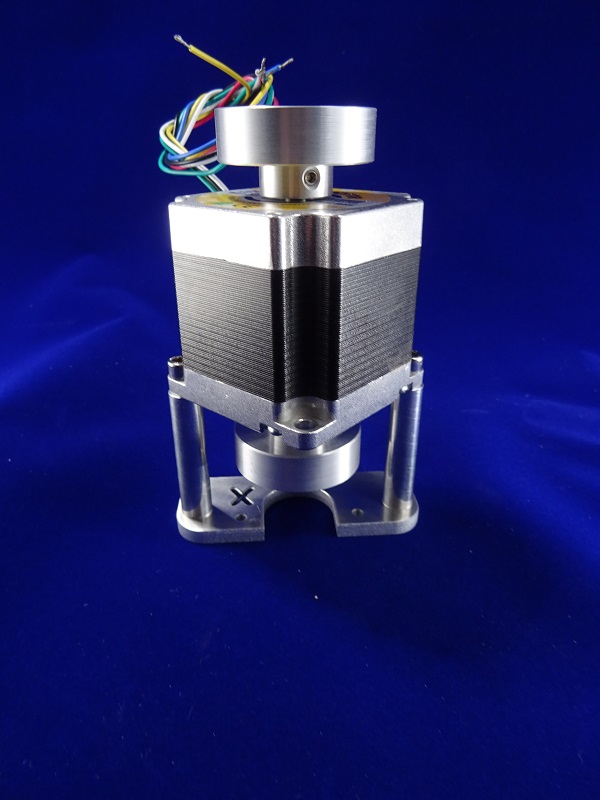

Die Motoren bekommen einen Halter und eine Kupplung für die Handräder.

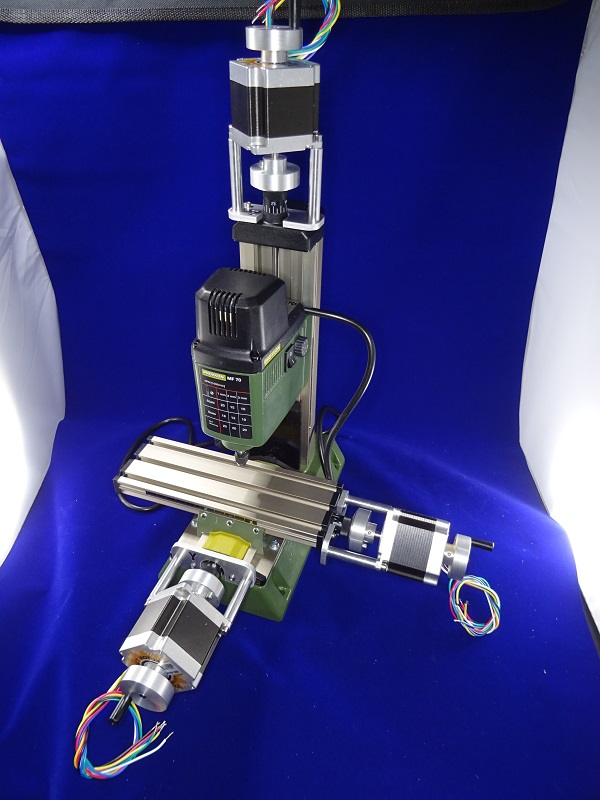

Der Umbau war schneller gemacht als die Schwalbenschwanzführungen einzustellen.

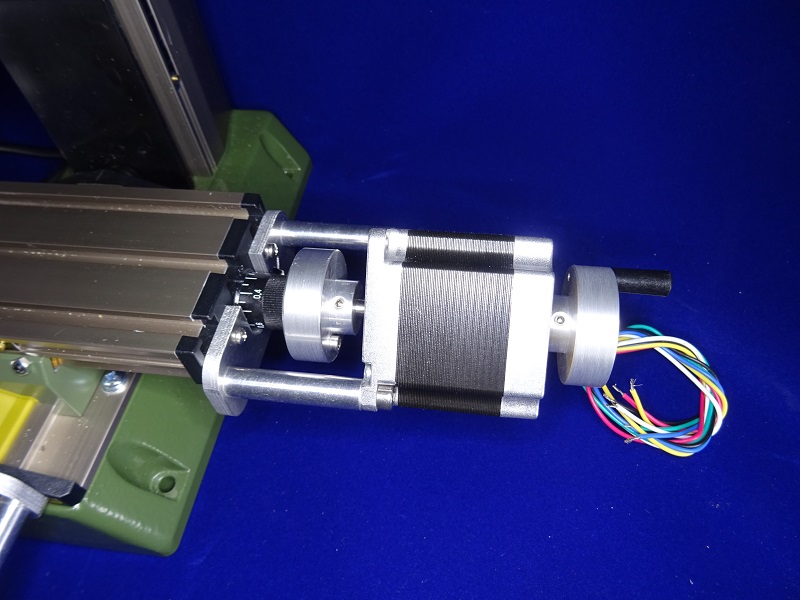

Netter Nebeneffekt dieses Umbausatzes, da gib es mehrere: Die Motoren haben 2 Wellenenden, auf der hinteren wird ein Handrad montiert, und vorne bleibt die Skala erhalten. So kann man die Fräse auch noch manuell nutzen.
