Herzstückpolarisierung für Weichen

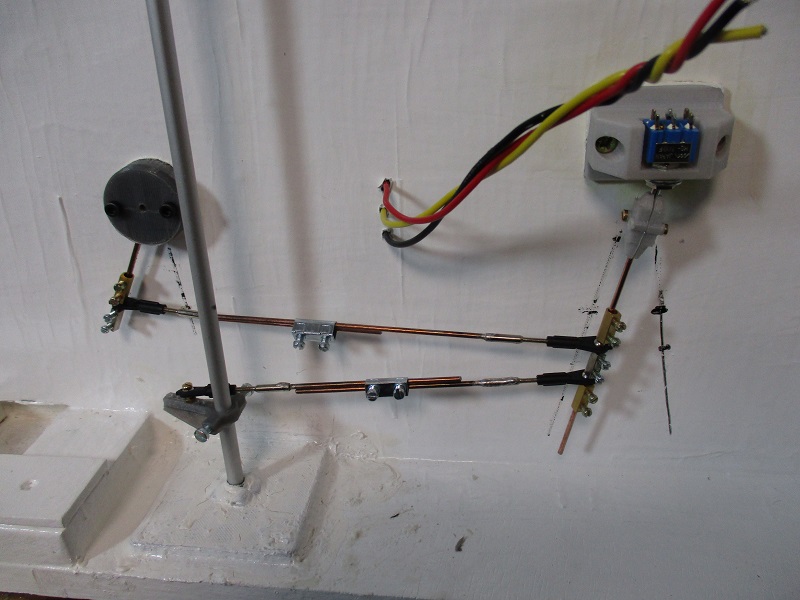

Die Funktion des Drehantrieb

Die Herzstückpolarisierung für Weichen

verschiedene Möglichkeiten, gleiche Funktion

Egal welche Weichen man verwendet, Eigenbau oder Industrie Produlte, um das Polarisieren des Herzstückes kommt man nicht herum. Die gruselige Lösung eines elektrisch isolierten Herzstückes wird niemand, der auf störungsfreien Betrieb wert legt, in Erwägung ziehen.

Eine weitere Lösung will ich auch gleich zu Beginn ausschließen: Die Polarisierung über mit dem Herzstück verbundene Scheienzungen. Dies ist z.B. bei Peco Weichen der Fall. Das klingt im ersten Moment schon logisch, da die Polarität der der Backenschiene anliegenden Weichenzung der des Herzstückes entspricht. Demgegenüber steht aber das Problem von Schmutz, Farbe, Staub, Oxidation oder zu geringen Anpressdruck der Zunge an die Backenschiene.

Schmutz, Farbe, Staub und Oxidation wirken wie eine Isolation und Zunge und Herzstück beiben ohne Spannung und können nicht behfahren werden. Ein zu geringer Anpressdruck der Zunge kann zu willkürlichen oder sporadischen Spannungsunterbrechungen führen, was einem ungetrübten Fahrbetrieb auch im Wege steht.

Ist eine solche Polarisierung herstellerseitig vorgesehen und eingebaut muß diese unbedingt unterbrochen werden, ansonsten besteht mit der Verwendung der nachfolgen aufgeführten Polarisierungen ggf ein Kurzschluß, weil der Schalter oder die Zunge schneller ist und so gleichzeitig beide Polatitäten auf das Herzstück geschaltet werden.

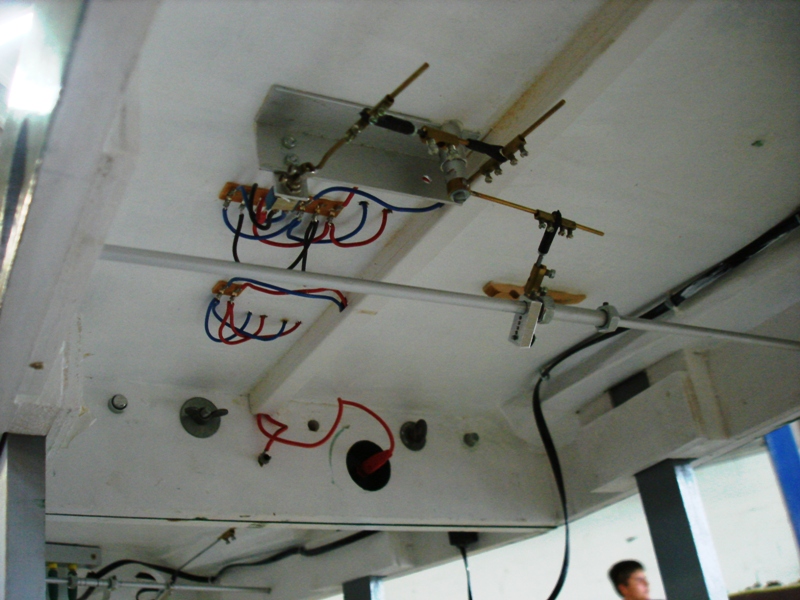

Aluwinkel-Schalter-Halter

Folgende drei Versionen einer Herzstück-Polarisierung werden von uns verwendet:

Weitere Möglichkeiten sind zum Beispiel mit Magneten und Reed-kontakten möglich. Sollten wird mit weiteren Herzstück-Polarisierungen gute Erfahrungen machen werden wir an dieser Stelle darüber berichten.
